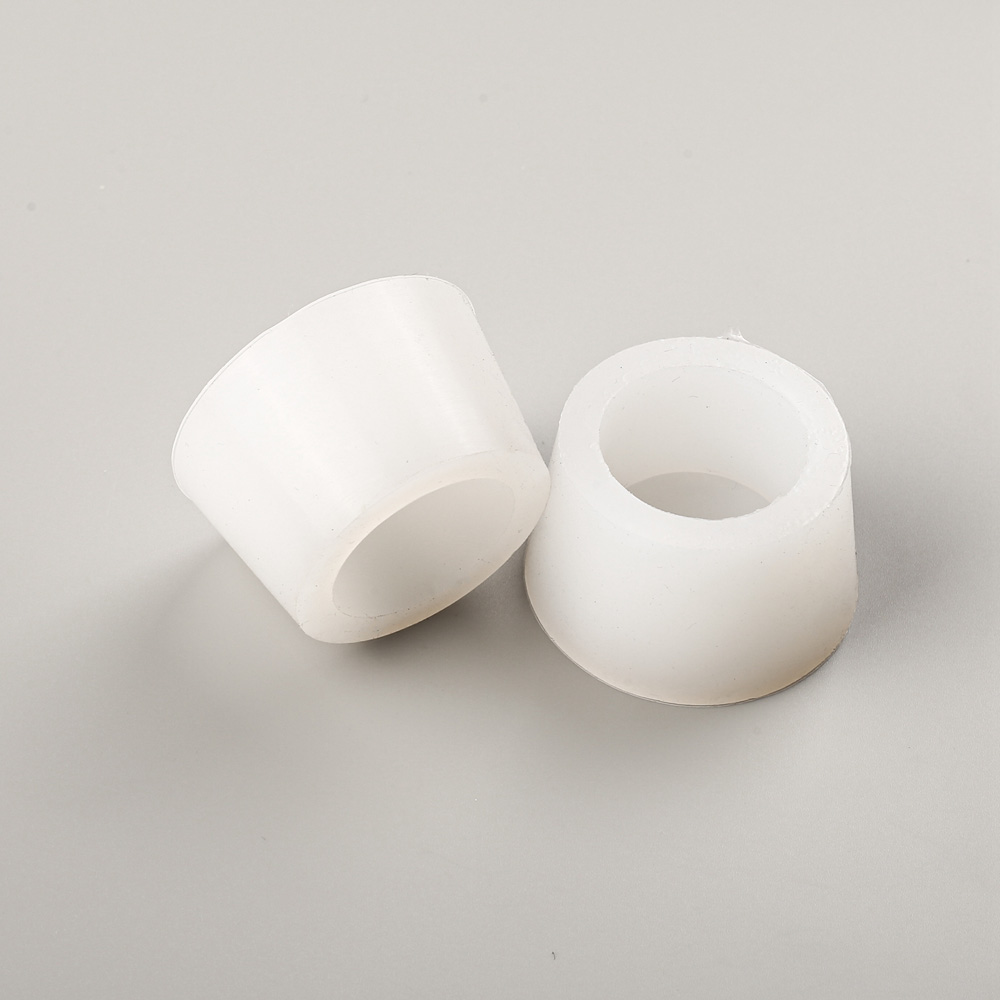

高温胶塞作为工业密封领域的核心部件，其安装质量直接关系到设备在高温、高压、强腐蚀环境下的运行稳定性。从安装前的表面处理到安装后的固化验证，每一步操作都需严格遵循工艺规范。以下从清洁处理、尺寸匹配、安装方法、固化验证四个维度，系统阐述确保高温胶塞密封牢固的关键技术。

　　清洁处理：消除密封隐患的基石

　　被密封表面的清洁度是影响胶塞粘附力的首要因素。油污、灰尘、氧化层等杂质会形成隔离层，导致胶塞与金属表面无法充分接触。以阳极氧化工艺为例，铝件表面若残留氧化液或指纹，会使胶塞的初始粘性下降30%以上。因此，安装前需用无水乙醇浸湿干净的无纺布，以圆周运动方式擦拭表面，确保无油污、灰尘等杂质。擦拭后需等待5-10分钟，待乙醇完全挥发后再进行安装，避免溶剂残留影响胶层性能。

　　对于曲面或异形表面，清洁难度更高。例如，新能源汽车电池壳体的曲面密封槽，需采用专用清洁工具(如柔性刷头)配合超声波清洗，确保缝隙中的杂质被彻底清除。

　　尺寸匹配：过盈量控制的精密艺术

　　高温胶塞的密封性能取决于其与密封槽的过盈量。过盈量不足会导致胶塞在高温膨胀时与槽壁脱开，形成泄漏通道;过盈量过大则可能划伤金属表面，甚至导致胶塞破裂。以全瑞达的氟橡胶改性胶塞为例，其针对M6螺纹设计的胶塞，外径公差控制在±0.03mm，与密封槽的过盈量严格控制在0.1-0.15mm范围内。通过CAE仿真优化锥形导向面角度，确保胶塞在高温(220℃)膨胀时仍能保持轴向密封力。

　　对于双材料复合胶塞(如氟橡胶外层+硅橡胶内层)，尺寸匹配需考虑两种材料的热膨胀系数差异。全瑞达通过分层成型工艺，将外层氟橡胶的收缩率控制在0.5%以内，内层硅橡胶的膨胀率控制在1.2%以内，避免了因热应力不均导致的密封失效。某航空航天企业采用其定制胶塞后，钛合金紧固件氧化工序的密封寿命从3个月延长至2年以上。

　　安装方法：从手工到自动化的升级

　　传统手工安装易因用力不均导致胶塞倾斜或破损。例如，在3C电子行业，手机中框氧化工序中，手工安装胶塞的破损率高达10%，而采用自动化安装设备后，破损率降至0.5%以下。自动化安装设备通过机械臂精准控制安装力度(通常为5-10N)和速度(20-50mm/s)，确保胶塞与密封槽垂直贴合。

　　对于曲面或深槽密封，需采用分段安装法。例如，在新能源汽车电池壳体的深槽密封中，先将胶塞一端固定，再用滚轮以3-5kg的压力沿槽壁滚动按压，确保胶塞与槽壁充分接触。

　　高温胶塞的密封牢固性是材料性能、尺寸精度、安装工艺与固化控制共同作用的结果。从全瑞达的技术实践到行业实证案例，均证明：通过清洁处理消除隐患、尺寸匹配实现精密贴合、安装方法升级保障一致性、固化验证确保性能稳定，可系统化提升高温胶塞的密封可靠性，为高端制造领域的设备稳定运行提供坚实保障。
